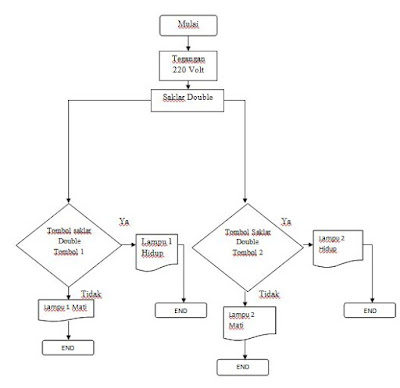

Menghidupkan lampu dengan saklar double

Cara kerja :

Ø  Input, Tegangan 220 V diberikan.

Ø  Ketika saklar double sudah mendapat tegangan 220 V maka tombol pada saklar double akan ditekan salah satu.

Ø  Ketika memilih dan menekan tombol ke-1 dari saklar double ditekan  maka lampu 1 akan hidup.

Ø  Lalu jika memilih dan menekan  tombol ke-2 dari saklar double ditekan maka lampu ke-2 akan hidup.

Algoritma memindahkan kontaktor dengan Time Delay Relay ( TDR )

Cara kerja :

• Start, Push Button Normally Open di beri input NO.

• Akan mengaktifkan Time Delay Relay ( TDR ).

• Bila input TDR tidak 2  maka kontaktor 1 akan menyala.

• Tetapi jika  input TDR adalah 2   maka kontaktor 2 akan menyala.

• Namun bila salah satu inputan  tidak sesuai, baik itu input Push Button ataupun input TDR maka kedua kontaktor tidak akan menyala.
